Une famille s’agrandit ! Le petit A1 de InWin et le A3 sorti ce jour sont heureux d’annoncer la naissance de leur grand frère, le A5. L’information n’est cependant pas nouvelle puisqu’elle avait déjà circulé il y a 15 jours lors d’une vidéo de présentation du tout nouveau boîtier.

Le petit A1 est arrivé, il y a déjà quatre ans. Au format Mini-ITX, il s’est développé et a subi plusieurs modifications. Las d’être seul, il a demandé à ce que la famille s’agrandisse. Voici donc le InWIn A5. Celui-ci est bien de la famille, car il ressemble énormément au A1. Le moyen tour de 399 x 215 x 407 mm pour 5,86 kilos reprend le même design, mais s’allonge un peu. Le A1 avait déjà de quoi recevoir une belle configuration (ventirad de 160 mm de haut, GPU de 300 mm et quatre ventilateurs). Le A5 va pouvoir laisser respirer un peu plus les composants puisque plus grand.

InWin a aussi souhaité rendre le A5 plus sobre en enlevant l’éclairage RGB des pieds présent sur le A1. La société a cependant ajouté un petit bonus en introduisant un nouveau ventilateur nommé Mercury AM120S. Plus fin et plus silencieux, il récupère cet éclairage RGB.

Pour plus d’informations sur l’A5 veuillez visiter la page dédiée sur le site officiel d’InWin.

Découvrons ce nouveau membre de la famille InWIn proposé à 127,5 euros.

Emballage et contenu

Nous n’aurons pas beaucoup d’informations sur ce nouveau boîtier d’InWin sur les premières faces de l’emballage puisque nous n’avons qu’un dessin de face du A5, son nom et son format.

Les petits côtés sont un peu plus bavards. Nous apprenons que :

• InWin a misé sur une approche minimaliste de l’esthétique du PC,
• L’airflow se fera de façon verticale,
• Les panneaux filtrés permettent un accès facile aux ventilateurs/radiateurs,
• Le A5 a un port USB-C et un combo casque/micro.

Il y a également l’ensemble des caractéristiques du InWin A5. Nous les découvrirons au fur et à mesure de cette présentation.

Déballage

Et on déballe !

Le InWin A5 est calé entre deux blocs de polystyrène pour contrer tout mouvement involontaire lors du transport. Il est en plus ensaché pour une protection supplémentaire.

Le InWin A5 arrive avec une pochette zippée traditionnelle qui contient de nombreux accessoires.

Nous avons :

• Un ensemble de vis pour l’installation des composants,
• Six serre-câbles en plastique,
• Deux rallonges d’alimentation et d’éclairage RGB pour ventilateur,
• Un support à GPU.

Extérieur

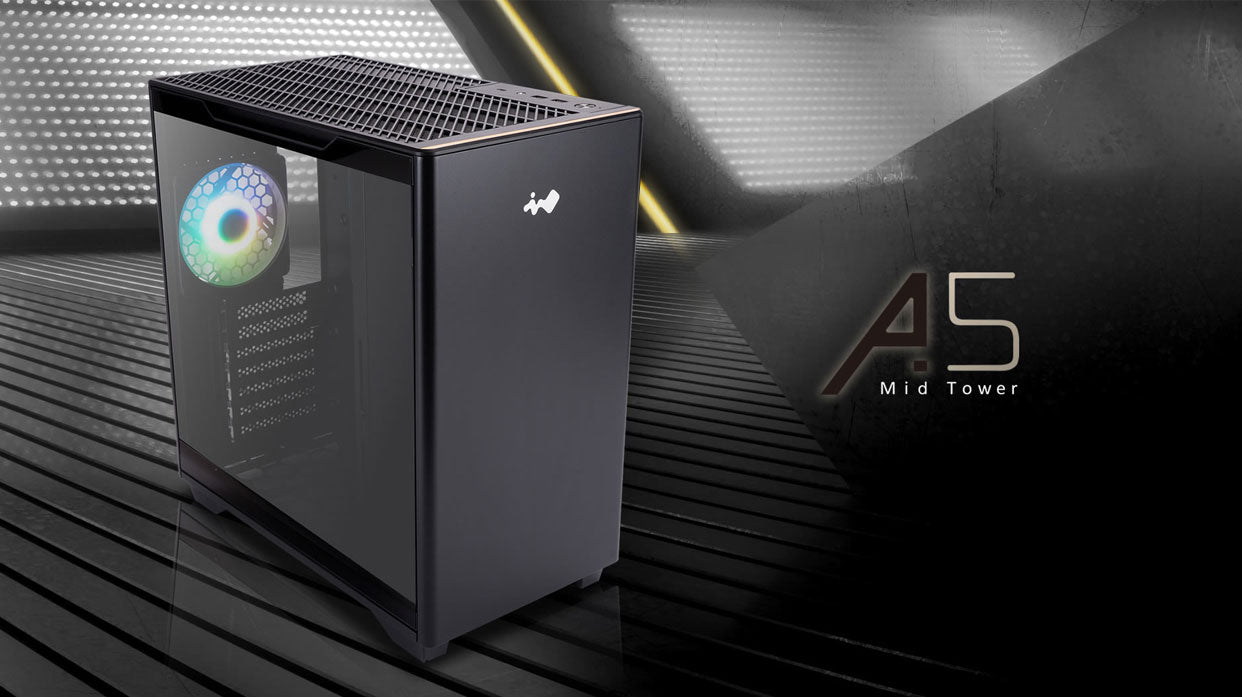

À l’extérieur, le design est effectivement minimaliste. Il reprend les lignes du InWin A1 avec une façade pleine en acier. De chaque côté, les lignes sont courbes pour faire le lien avec les parois latérales. Nous avons en plus un petit logo InWin tout en haut avec un joli effet miroir.
C’est simple, sobre et cet esprit minimaliste pourra se caser dans n’importe quel environnement.
De côté, nous apercevons une paroi en verre trempé avec une teinte forte, mais qui laisse apparaître un ventilateur préinstallé à l’arrière du InWIn A5.

En arrière du boîtier, nous retrouvons l’essentiel, c’est-à-dire l’ouverture pour la plaque I/O de la carte mère, un emplacement pour ventilateur de 120 mm (InWin ne mentionne pas s’il est possible d’y installer un radiateur même si, techniquement, cela reste possible) et sept équerres PCIe. Tout en haut, à gauche, nous avons une prise d’alimentation et non un emplacement d’alimentation, car cette dernière ne viendra pas se placer ici.

Pour assurer le maintien des composants qui viendront s’installer au niveau des équerres PCIe, InWIn a prévu un système de verrouillage. Il se libère en enlevant une seule vis.

Nous voici donc à observer les deux parois latérales du InWIn A5.
Celle de gauche est en verre trempé (un peu trop ?) teintée. Elle laisse passer peu de détails.
La paroi de droite est pleine, en acier.

Sur le dessus de l’InWin A5, nous avons un large espace ouvert (l’airflow se fera de bas en haut). Cet espace comporte un large filtre et a de nombreuses rayures. Les E/S du boîtier sont situées à ce niveau.

Pour faciliter l’accès (et faciliter le nettoyage du filtre), la paroi supérieure est amovible. Il suffit de la faire glisser vers le côté pour l’enlever. Cette paroi est en plastique semi-rigide.
Une fois enlevée, elle laisse accès à un espace qui va pouvoir recevoir deux ventilateurs de 120 mm ou un radiateur de 240 mm.

Cette paroi a une bande dorée en aluminium brossé agrémentée du nom de la marque. Joli !

Au niveau des E/S du InWin A5, nous avons :

• Un port USB-C,
• Un combo casque/micro,
• Deux USB USB 3.2 Gen 1 Type-A,
• Un bouton Power,
• Une LED de fonctionnement.

Le InWIn A5 repose sur quatre pieds assez larges pour assurer une bonne stabilité. Ces pieds ont en plus des patins anti dérapant.
Le bas du boîtier a en plus un large filtre qui va protéger les composants internes de toute intrusion de poussière. Le châssis a de multiples ouvertures en forme d’hexagone. Cet espace va pouvoir accueillir deux ventilateurs de 120 mm. InWin déconseille d’installer ici un radiateur de 240 mm même si, là aussi, techniquement c’est possible.

Intérieur

Pour ouvrir le InWin A5, il n’y a pas de vis à enlever. Il suffit de tirer sur le haut des parois vers soi. La paroi est maintenue dans le châssis grâce à plusieurs petits picots et elle repose dans plusieurs fentes faites également dans le châssis.

Voici le InWin sans sa paroi latérale droite. InWin a utilisé de l’acier SECC et a prévu 27mm pour l’organisation des câbles. L’espace découvert peut être divisé en trois parties.

Tout à gauche, nous avons une large ouverture traversée par les câbles correspondants aux E/S situées sur le dessus du boîtier.

Concernant ces câbles, nous avons :

• Une prise USB 3.2,
• Une prise nommée EAD015 qui correspond aux Reset, Power, LED,
• Une prise USB-C,
• Une prise audio,
• Une prise d’alimentation qui est une rallonge car l’alimentation viendra se placer juste derrière la façade du InWin A5.

Le deuxième espace découvert se situe juste en arrière de la carte mère (emplacement réservé à l’installation du système de refroidissement du processeur). Cet espace est recouvert en partie par un support à disque dur amovible. Il s’enlève à l’aide d’une seule vis. Il va pouvoir recevoir un disque dur 3,5″ ou 2,5″.

Enfin, juste en dessous, nous avons deux autres supports à disque dur. Il pourra s’y loger un autre disque de 2,5″ sur chaque support. Ils se fixent aussi à l’aide d’une vis.

L’exploration continue et se fera par la partie principale du boîtier. Pour découvrir cet espace, il suffit d’enlever la paroi latérale gauche. Celle-ci est en verre trempé de 3mm d’épaisseur.

Voici le cœur du InWin A5. Au format moyen tour, le boîtier va recevoir des cartes mères au format E-ATX, ATX , Micro-ATX , Mini-ITX, des ventirads de 162 mm de hauteur et des cartes graphiques de 340 mm de long. L’alimentation, qui viendra s’installer à droite, pourra mesurer jusqu’à 200 mm de long (attention une alimentation de plus de 170 mm de long n’acceptera que des GPU d’une longueur maximale de 280 mm).

L’airflow se faisant de bas en haut, il n’y a pas d’emplacement pour ventilateur derrière la façade du InWin A5. Mais c’est là que viendra s’installer l’alimentation. Elle sera cachée par une paroi qui s’enlève grâce à deux vis pour faciliter son installation.

Cette paroi a en plus deux fentes où viennent se loger deux supports : un pour l’alimentation, un pour le GPU.

Le support pour alimentation est préinstallé, le support de GPU est dans la pochette d’accessoires livrée avec le boîtier. Les deux supports s’installent grâce à des vis.

À gauche du InWin A5, nous retrouvons le ventilateur préinstallé. Nous avons les sept équerres PCIe et l’ouverture pour la plaque I/O de la carte mère.

En haut du boîtier, il sera possible de loger deux ventilateurs de 120 mm ou un radiateur de 240 mm.

En bas, il sera aussi possible de loger deux ventilateurs de 120 mm. L’espace est assez grand pour recevoir en plus un disque dur de 2,5″ ou 3,5″.

Le ventilateur présent dans le boîtier est nouveau ! C’est un Mercury AM120S. Il mesure 120 mm de côté avec une épaisseur de seulement 20 mm. ARGB, ces ventilateurs ont un airflow évalué à 60,71 CFM et une pression statique de 2.72 mm/H2O. La vitesse de rotation varie de 400 à 2000 (+/-10%) RPM pour un volume sonore évalué de 17 dB(A) à 29 dB(A).
Les Mercury AM120S ont une durée de vie de 60000 heures MTTF. Les câbles mesurent 150 mm. C’est court, mais InWin a prévu des rallonges pour l’alimentation et l’éclairage dans la pochette d’accessoires.

Passons au montage maintenant !

Pour faire notre test, nous avons donc équipé le InWin A5 de la configuration suivante :

• ASRock B550 Steel Legend
• AMD Ryzen 5 3600
• 16 Go HyperX Fury 3200 MHZ DDR4
• AMD RX 6750 XT
• Fractal Design ion+ 860P
• be quiet! Dark Rock 4
• SSD Samsung 960 EVO NVMe M.2 250 Go

L’installation de l’alimentation se fera en arrière de la façade. Il suffit d’enlever le cache grâce à deux vis.

Le InWin A5 est pourvu d’une rallonge qui part de l’arrière du boîtier pour aller jusqu’à l’alimentation.

Voici notre alimentation installée.

Et recouverte du cache.

Pour finir, il suffit de positionner le support juste en dessous pour un maintien efficace.

Voici donc le InWin A5 paré à subir les tests habituels..

Nous trouvons malheureusement que la teinte de la vitre est trop prononcée. Elle laisse passer très peu de détails de la configuration.

Show Time ! Uniquement, pour les photos (pour les tests, nous avons laissé le seul ventilateur préinstallé), nous avons équipé le InWin A5 de trois autres Mercury AM120S généreusement envoyés par la marque (le pack de trois sera au tarif de 33 euros).

Ils nous arrivent dans un emballage mettant en avant les ventilateurs. La marque met également en avant ses qualités de performance et de silence. Ils sont ARGB et compatibles avec les logiciels de grandes marques de cartes mères.

À l’arrière de l’emballage, nous retrouvons les caractéristiques complètes (voir le tableau précédent). Nous avons également la liste des accessoires fournis avec le pack.

Pour plus d’informations concernant les AM120S, veuillez visiter la page dédiée sur le site officiel de la marque.

Ces accessoires sont nombreux. Nous avons :

• Deux rallonges ARGB de 500 mm chacune,
• Un contrôleur “One click”,
• Deux rallonges 4 pins,
• Douze vis,
• Des patins anti vibration à coller sur les ventilos.

Les trois Mercury AM120S arrivent ensachés pour une protection supplémentaire.

Pour rappel, leur épaisseur n’est que de 20 mm. Ils iront dans les configurations les plus étroites.

InWin a développé un nouveau design au niveau des pales du ventilateur afin de “fluidifier le flux d’air et d’équilibrer la pression des pales”. De plus, ces pales sont associées à un cadre intérieur. Le flux d’air est ainsi amélioré, car sans fuite et plus concentré que des ventilateurs classiques. Les performances de refroidissement sont optimisées et le bruit réduit pour atteindre un volume sonore de 29 dB(A) maximum.

Mais l’autre nouveauté de ces Mercury AM120S est leur système “Lock-N-Go”. Chaque connecteur a un dispositif d’attache.

Les deux éléments réunis garantissent ainsi une attache sécurisée.

Avec le ventilateur unique :

Avec quatre Mercury AM120S :

Protocole de test & résultats

Pour tester le boîtier, nous avons mis en place le même protocole, à savoir :

• La configuration citée ci-avant (boîtier fermé),
• Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
• Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
• CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
• Rise of the Tomb Raider : 30 minutes de jeu,
• La carte graphique toujours en mode auto,
• Meterk MK09 placé à 50 cm du boitier pour mesurer le niveau sonore,
• Les mesures sont réalisées en 2 situations : au repos et en charge.

Températures

Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :

Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 22°C, le CPU reste aux alentours de 34°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 80°C. En jeu le Ryzen 5 3600 monte à 56°C.

Au repos, la RX 6750 XT, avec son mode semi-passif, tourne à 38°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 81°C. En jeu, la carte ne dépasse pas 56°C après 30 minutes dans Rise of the Tomb Raider.

Le SSD affiche 33°C au repos, et 42°C après un test CrystalDiskMark.

Ce sont de bons résultats pour ce InWin A5 qui, pour rappel, n’a qu’un seul ventilateur en extraction. L’airflow se faisant de façon verticale, l’ajout de ventilateurs en haut et en bas du A5 contribuera certainement à de meilleurs résultats. Mais les tests montrent que l’utilisateur peut se contenter de ce qui est fourni pour une utilisation classique.

Niveau sonore

Ps : ces résultats peuvent varier selon la configuration.

Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci-avant le InWin A5 se montre très silencieux avec seulement 35.9 dB(A) dans une pièce à vivre classique. En jeu, le niveau monte à 36.4 dB(A) et à 100 % de charge (12v) le niveau grimpe à seulement 36.8 dB(A).
Pour ce A5, InWin nous a concocté un nouveau ventilateur. Finis les audibles Luna AL120, bienvenue aux Mercury AM120S. Autant un réglage dans le bios était nécessaire pour calmer les ardeurs des Luna AL120, autant les Mercury AM120S peuvent être laissés tels quels sans crainte de nuisances sonores importantes.

Conclusion
