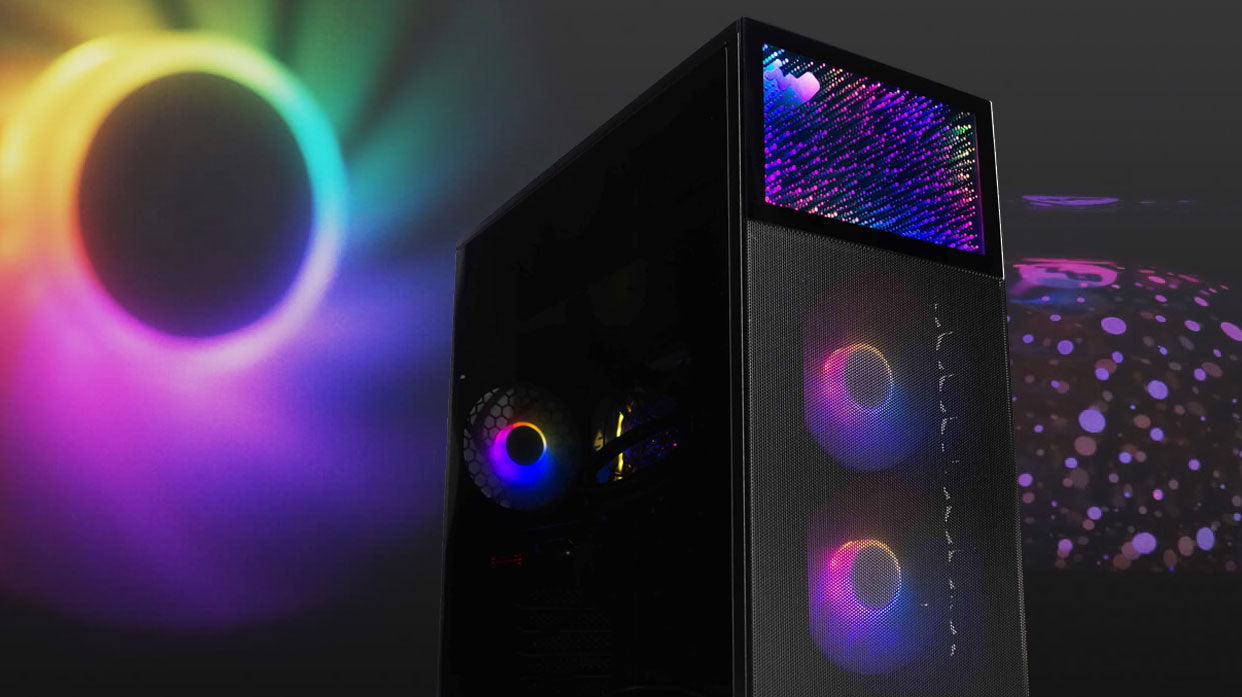

Test du boîtier InWin N127 et de l’AIO NR24

Test du boîtier InWin N127 et de l’AIO NR24

Website: https://pausehardware.com/test-du-boitier-inwin-n127-et-de-laio-nr24/

Il n’aura fallu qu’un mois et demi pour que InWin lance un nouveau boîtier de sa jeune gamme Nebula : voici le InWin N127. Et puisqu’un bonheur ne vient jamais seul, un nouvel AIO débarque également, le InWin NR24.

Le InWin N127 fait suite au très joli N515 qui avait étrenné la gamme. Plus petit, il fait 476 x 210 x 445 mm. Cependant, ce n’est pas une version compacte du N515 (qui faisait 515 x 225 x 502 mm). Le InWin N127 que nous allons découvrir aujourd’hui est un boîtier à part entière. C’est un nouveau boîtier moyen tour.

Malgré cette absence de filiation directe, nous allons trouver de nombreux éléments similaires entre les deux boîtiers. Et c’est bien ! InWin a décidé de conserver le design extérieur du N515. Nous avons donc à nouveau une partie en mesh en façade surmontée d’un panneau lumineux avec effet Nebula. La société utilise à nouveau le verre trempé pour une paroi latérale. Le design est donc encore très sobre. C’est à l’intérieur que les choses vont changer.
Quant à l’AIO, le InWin NR24, il va reprendre les mêmes codes que son grand frère le NR36. Dôme lumineux avec effet Nebula, ventilateurs Luna AL120, c’est la même recette en plus petit.

Le InWIn N127 est proposé au prix de 159 euros sur le store de la société. Le NR24 est à 119 euros. Il existe également une version combinée des deux produits au tarif de 249,90 euros. Le mariage du N515 et du NR36 s’est avéré efficace. Allons voir si l’alchimie s’est encore produite.

Emballage et contenu

Les deux façades principales de l’emballage du InWin N127 donnent très peu de renseignements. Nous n’aurons que le nom du produit.

Ce sont les deux petits côtés qui vont nous fournir le plus d’informations. Nous avons donc les caractéristiques principales (effet Nebula au niveau de l’éclairage, mesh en acier, support GPU inclus, USB-C, etc.…) et les spécifications complètes (taille, poids, compatibilité matérielle, etc…).
De nombreux logos ainsi qu’une étiquette (provenance, couleur, S/N, etc…)sont présents.

Déballage

On déballe ! Le InWin N127 arrive dans un sac tissé noir assez épais pour le protéger d’éventuelles rayures lors des premières manipulations. Il est en plus calé confortablement dans deux blocs de polystyrène pour ne pas bouger lors du transport. Le InWin N127 pèse 8,7 kilos.

Il va arriver avec des accessoires nécessaires à l’installation des composants. Nous avons :

  • Dix serre-câbles,
  • Un ensemble de vis,
  • Un contrôleur d’éclairage ARGB,
  • Un support de carte graphique,
  • Une carte marquée de deux QR Codes renvoyant au manuel d’utilisateur sur le site de InWin.

Extérieur

Nous retrouvons bien le même design que le InWin N515. Nous avons une partie haute constituée d’un panneau lumineux pour un éclairage avec effet Nebula. En dessous, nous avons une large partie en mesh. C’est sobre, mais l’effet “Wahou !” est encore là. L’utilisation du verre trempé et de l’acier mesh dans une couleur sombre rend ce boîtier très élégant. Il pourra siéger sur un bureau, mais pourra totalement s’intégrer dans un salon à côté d’autres produits (télévision, chaine HiFi) haut de gamme.
De face, nous devinons l’emplacement pour l’installation d’un système de refroidissement. Tout en haut à gauche, le petit logo InWIn n’attend que d’être allumé. InWin sort d’ailleurs un 127 sans effet Nebula avec uniquement ce petit logo pourvu d’éclairage RGB.

De l’autre côté, nous avons l’habitude avec InWin de voir un emplacement pour alimentation situé en haut du boîtier. En dessous, nous avons l’espace prévu pour la plaque I/O. À côté, nous apercevons l’arrière d’un ventilateur de 120 mm pré installé (c’est un Luna AL120). Il est réglable en hauteur. Un radiateur de 120 mm pourra le remplacer. Enfin, tout en bas, nous avons sept équerres PCIe. Nous remarquons le bouton d’éjection de la paroi latérale gauche tout en haut à droite de cet espace.
La paroi latérale droite est en acier et ajourée de nombreuses aérations en forme d’alvéoles. Elle se ferme grâce à deux vis à main.

Les deux parois latérales du InWin N127 sont pleines.

Pas de chichis non plus pour la paroi supérieure du boîtier. En acier, noire et pleine, elle n’a que le bouton d’alimentation et les différentes E/S.

Nous avons :

  • Le bouton Power,
  • Deux ports USB 3.0,
  • Une entrée micro et une entrée casque,
  • Un port USB-C.

En dessous, le InWin N127 a un large filtre rigide. Il peut s’extraire par le côté pour son nettoyage. Il va empêcher l’intrusion de poussière vers l’intérieur du boîtier. Le boîtier campe sur deux pieds qui occupent toute sa largeur. Ils ont des patins anti dérapant. De nombreuses ouvertures sont faites dans le châssis en forme d’alvéoles.

Intérieur

Habituellement, nous enlevons la façade des boîtiers pour accéder à l’emplacement du système de refroidissement (ventilateurs ou radiateurs). Ce n’est pas possible pour cet InWin N127, la façade est rivetée au châssis. Nous passons donc directement à la partie intérieure droite du boîtier.

Pour y accéder, nous enlevons la paroi latérale droite. Elle est maintenue en haut par deux vis à main et repose sur le bas du châssis grâce à deux larges pattes placées dans des ouvertures.

Voici le InWin N127 mis à nu. Ici, nous avons un espace d’environ 25 mm pour l’organisation des câbles. Cet espace peut se diviser en quatre zones (hors emplacement réservé à l’accès au dos de la carte mère).

Tout en haut à gauche, nous avons la sortie des câbles du bouton et des E/S situés sur le dessus du InWin N127. Ils sont juste devant une cage à disques durs dont l’accès se fait de l’autre côté.

En dessous, nous avons une longue plaque en plastique. Celle-ci correspond à l’emplacement des ouvertures alvéolaires faites dans la paroi latérale du InWin N127. Purement décorative lorsqu’elle est en place, elle pourra s’enlever pour permettre la circulation de l’air et ceci grâce à trois vis que l’on aperçoit ici.

Tout en haut à droite, nous retrouvons l’emplacement pour l’alimentation. L’espace alloué est de 320 mm en tout. De quoi mettre une longue alimentation et organiser ses câbles sereinement ! Elle reposera à même le châssis, il n’y a pas de patins anti vibration.

Enfin, tout en bas, InWIn a prévu deux supports en acier à disques durs de 2,5″. Ces supports s’enlèvent grâce à une vis à main.

Concernant les branchements du InWin N127, nous avons :

  • Un connecteur Power Switch,
  • Une prise audio,
  • Un connecteur USB 3.0,
  • Une prise ARGB pour le panneau lumineux,
  • Une prise USB-C.

Pour pouvoir visiter la partie intérieure principale du InWin N127, nous devons éjecter la paroi latérale grâce au bouton situé en arrière du boîtier.

Comme pour le InWin N515, la paroi se fixe en haut du châssis par deux petits crochets et repose en bas par le même système que la paroi de droite. Le système est sécurisant, il y a très peu de risque de chute de la paroi.

Pour cet InWin N127, la société a légèrement revu le châssis par rapport au N515 (qui s’inspirait lui-même du 309). Nous retrouvons bien sûr une ouverture sur le plateau pour l’accès au dos de la carte mère. Celle-ci pourra être au format ATX, Micro-ATX et Mini-ITX. Les refroidisseurs de processeurs pourront mesurer jusqu’à 160 mm de hauteur. Les cartes graphiques iront de 345 à 370 mm de long en fonction du système de refroidissement installé en avant.

Nous retrouvons l’habituel support à carte graphique livré avec le InWin N127. Il viendra s’installer sur la paroi principale grâce à deux vis.

Mais depuis le N515, InWin propose un accessoire supplémentaire qui complète ce support à GPU. Il viendra se fixer en bas du boîtier. Il a de nombreuses fentes pour une installation au plus juste en dessous de la carte graphique. Pour son installation, il faudra retirer le filtre situé en dessous du InWIn N127. Le support a en plus un petit un tampon anti vibration.

Le boîtier va pouvoir recevoir des disques durs supplémentaires en haut de cet espace, à droite du cache alimentation. Ce sont deux tiroirs qui s’extraient grâce à des tirettes clipsées. En les manœuvrant vers la droite, les supports de disque se mettent en avant et peuvent ainsi s’extraire totalement. Ils vont pouvoir recevoir des disques de 2,5″ ou 3,5″. Le InWIn N127 va donc pouvoir accueillir un total de quatre disques de 2,5″ ou deux de 2,5″ et deux de 3,5″.

Nous voici dans la partie intérieure droite du InWin N127. Nous l’avons dit, la façade ne peut se détacher du châssis.

Pour pouvoir installer un système de refroidissement (deux ventilateurs de 120 mm ou un radiateur de 240 mm), il va donc falloir extraire un support fixé au châssis par deux vis et par deux crochets de l’autre côté. Une fois enlevé, nous somme juste derrière la partie en mesh de la façade. Celle-ci servira de filtre anti poussière.
Nous apercevons également la partie en plastique décorative décrite lors de la découverte de la partie intérieur droite du InWin N127. Une fois enlevée, les ouvertures faites dans la paroi droite permettent une circulation d’air supplémentaire.

Du côté intérieur gauche, nous retrouvons le ventilateur de 120 mm pré installé. Il pourra être remplacé par un radiateur de 120 mm si besoin. Nous voyons l’ouverture pour l’I/O shield et les sept équerres PCIe.

En haut, nous nous retrouvons sous le cache alimentation. Celui-ci est pourvu d’une large ouverture qui correspond au ventilateur de l’alimentation. Il y a en plus une autre ouverture permettant le passage des câbles vers le haut de la carte mère.

Enfin, en bas du InWin N127, nous avons un emplacement pour trois ventilateurs de 120 mm ou un radiateur de 360 mm maximum. Le filtre situé juste en dessous permettra de les conserver à l’abri de la poussière.

Attention cependant lors de l’installation des ventilateurs avec une carte mère au format ATX. Il faut penser à brancher tous les câbles avant du fait du peu de place entre les deux.

C’est d’autant plus vrai lorsque vient s’installer un radiateur de 360 mm et ses ventilateurs. D’ailleurs, même si celui-ci loge au premier coup d’œil, il faudra tout de même enlever le support de ventilateur en façade pour son installation.

Le InWIn N127 n’est livré qu’avec un seul ventilateur en arrière. C’est un Luna AL120. PWM et ARGB, il tourne entre 400 à 1800 RPM (+/- 10%). Il assure un débit d’air de 82,96 CFM et a une pression statique de 2.31 mm / H2O. Les nuisances sonores sont évaluées à 25 dB(A).

Voici ses caractéristiques :

InWin NR36

Après le N515 livré avec l’AIO NR36, premier AIO de la gamme Nebula, voici son petit frère le InWin NR24. Il est identique, si ce n’est qu’il a un radiateur de 240 mm.

Emballage & spécifications

Le InWIn NR24 est présenté de la même façon que le NR36. L’accent est mis sur l’éclairage particulier présent sur le bloc CPU et les ventilateurs. L’AIO repose sur un lit d’étoiles bleues sur fond noir comme la nuit. Nous avons le nom et la marque de l’AIO et sa taille de 240 mm.

De l’autre côté, nous avons les spécifications complètes du InWin NR24 dans un tableau. Le produit est garanti trois ans. Il est compatible avec la plupart des sockets actuels (y compris LGA1700). InWin donne des informations sur le radiateur, le waterblock, la pompe et les ventilateurs. Nous avons également un descriptif des accessoires fournis avec l’AIO. À gauche, le InWin NR24 se montre en dessin. Nous avons la taille des différents éléments qui le composent.
De nombreux logos sont présents (compatibilité avec les logiciels des cartes mères, normes de conformité).

Le premier côté reprend les codes couleur des produits Nebula : du bleu ciel sur fond noir. Le logo Nebula RGB est aussi là.

L’autre grand côté a deux QR Codes. Ils renvoient vers le manuel d’utilisation et vers le site constructeur. Nous avons des caractéristiques globales :

  • Le bloc d’eau est orné d’une infinité d’étoiles brillantes et scintillantes,
  • L’AIO est équipé des nouveaux ventilateurs performants Luna AL120,
  • Présence d’ailettes à microcanaux à haute densité et grande zone de répartition de la chaleur sur le radiateur,
  • Conception innovante de l’AIO pour amortir les vibrations et supprimer la pollution sonore,
  • 16,8 millions de combinaisons de couleurs ARGB.

Les petits côtés reprennent les mêmes codes couleur (nom du produit, logo de la marque). Nous avons également les différentes coordonnées de InWIn aux quatre coins de la planète.

Contenu

Comme pour le NR36, le InWin NR24 est bien protégé dans son carton. Il est recouvert d’une plaque de mousse. Le carton thermoformé cale l’AIO pour éviter tout dommage lors du transport.

Le InWin NR24 est en plus ensaché pour une protection supplémentaire. Il est accompagné d’une boite d’accessoires ainsi que deux ventilateurs Luna AL120.

Parmi les accessoires fournis pour son installation, nous avons :

  • Les câbles nécessaires au branchement de l’ARGB du waterblock ainsi qu’une commande d’éclairage alimentée en SATA,
  • Une backplate pour processeur Intel,
  • Les kits d’installation des processeurs Intel et AMD (étriers, entretoises, vis de serrage),
  • Un ensemble de vis nécessaires à l’installation des ventilateurs sur le radiateur,
  • Une seringue de pate thermique,
  • InWin laisse une carte comprenant les deux QR Codes cités précédemment.

InWin NR36 En Détails

Radiateur

Le radiateur a le même design que le NR36. Pas de rondeurs, l’ensemble a des arêtes franches, c’est sobre. Nous ne remarquons pas de défauts.

Entièrement en aluminium, le radiateur mesure 277 x 120 x 27 mm. Il porte une étiquette sur le côté agrémentée d’un code barre.

Les tubes du InWin NR24 mesurent 400 mm de long et sont relativement souples. Ils sont en caoutchouc avec une gaine tressée en nylon noir. Ils se terminent par deux embouts métalliques à chaque extrémité (côté radiateur et côté waterblock).

Pompe

Comme pour les derniers AIO de la marque, la pompe est déportée sur les tubes. L’objectif est de minimiser les vibrations et le bruit par rapport aux pompes habituelles incluses dans le bloc situé sur le processeur. Cette pompe mesure 66 x 50 x31 m. Elle tourne à 5200 +/- 10% RPM. Elle se branche à la carte mère sur un port 3 pins.

Waterblock processeur

Le waterblock nous avait déjà impressionné lors de la présentation du NR36. Ici, c’est le même et c’est tant mieux ! Le dôme stellaire surmonte une bande noire arborant le logo et la marque d’InWIn.

Le waterblock est relié aux tuyaux par deux coudes en plastique rotatifs. Les tuyaux sont enchâssés dans ces coudes par deux embouts métalliques. Le waterblock mesure 87,3 x 75 x 68 mm. Il se branche sur une commande d’éclairage fournie avec les accessoires ou sur la carte mère grâce à une prise ARGB.

La plaque en contact avec le processeur mesure 55 mm de côté. Elle couvrira aisément les processeurs de grande taille. Elle est entièrement en cuivre. Lisse, elle ne porte pas de traces d’usinage. Elle est protégée par un autocollant en plastique.

Ventilateurs

Les ventilateurs sont, là aussi, des AL 120, les mêmes fournis avec le InWin N127.

Voici le InWin NR24 prêt pour son installation dans le InWin N127.

Showtime

L’effet Nebula est toujours aussi plaisant à regarder !

Installation

L’installation du InWin NR24 est la même que le NR36. Il faut se munir des étriers et des entretoises propres au processeur. Pour rappel, l’AIO dispose du nécessaire à l’installation des derniers processeurs d’Intel (LGA1700).

Les étriers s’insèrent de chaque côté du waterblock.

Les entretoises se fixent sur une backplate AMD non fournie.

Après application de la pâte thermique fournie par InWin, le waterblock vient se poser dessus. Il sera maintenu grâce à quatre vis à main.

Les barrettes de mémoire peuvent se loger après l’installation de l’AIO. Ce dernier ne gêne pas.

Passons au montage maintenant !

Pour faire notre test, nous avons donc équipé le InWin N127 de la configuration suivante :

  • ASRock B550 Steel Legend
  • AMD Ryzen 5 3600
  • 16 Go HyperX Fury 3200 MHZ DDR4
  • Sapphire RX 5700 XT Pulse
  • Fractal Design ion+ 860P
  • AIO InWIn NR24
  • SSD Samsung 970 EVO NVMe M.2 1 To

Nous l’avons signalé au début de la présentation du InWin N127, la façade ne s’enlève pas pour l’installation du système de refroidissement. Il faudra donc enlever le support présent en arrière de cette façade.

Les ventilateurs et le radiateur s’installent de chaque côté du support. La manœuvre est délicate et nous aurions aimé à ce moment avoir quatre mains. Maintenir le radiateur, un ventilateur et visser en même temps nous a décroché quelques décilitres de sueur.

La réinstallation est plus facile. Le support est maintenu grâce à deux crochets d’un côté et deux vis de l’autre. Attention cependant, si l’utilisateur souhaite enlever la plaque décorative du fond, il faut le faire avant l’installation de ce support sous peine d’avoir à tout redémonter.

L’alimentation trouve aisément sa place. Elle dispose de 320 mm pour elle et ses câbles. C’est plus que suffisant.

La carte graphique viendra elle aussi se loger facilement dans son emplacement. Malheureusement, nos câbles d’alimentation PCI Express 8 broches ont été trop courts. Nous avons dû utiliser les rallonges présentes sur ces câbles pour le branchement.

Voici donc le InWin N127 équipé du InWin NR24. La paroi en verre trempé est assez sombre et laisse passer relativement peu d’éclairage.

Nous retrouvons donc notre InWin N127 et son effet Nebula….

….sur la façade….

….et sur le bloc du InWin NR24. C’est encore très réussi et l’éclairage se laisse contempler assez facilement. La synchronisation de l’ensemble (panneau avant du boîtier et AIO) est parfaite et nous laisse entamer un voyage stellaire sans quitter la chaise sur laquelle nous sommes assis.

Protocole de test & résultats

Afin de tester le boîtier, nous avons mis en place notre protocole habituel, à savoir :

  • La configuration citée ci-avant (boîtier fermé),
  • Burn CPU : OCCT sur l’ensemble des threads sous Cpu Linpak 2019 pendant 30 min,
  • Burn GPU : Fire Strike Stress Test (3DMark) avec 20 passes pour chauffer la carte graphique,
  • CrystalDiskMark 8.0.0 pour mesurer la température du SSD en charge,
  • Rise of the Tomb Raider : 30 minutes de jeu,
  • La carte graphique toujours en mode auto,
  • Meterk MK09 placé à 50 cm du boitier pour mesurer le niveau sonore,
  • Les mesures sont réalisées en 2 situations : au repos et en charge.

Températures

Suite aux différents tests réalisés, les résultats obtenus sont donc les suivants :

Au niveau des températures, avec la vitesse de ventilation réglée en auto et une température ambiante de 20°C, le CPU reste aux alentours de 27°C au repos. Une fois sollicité sous OCCT, le processeur affiche une température maximale de 72°C. En jeu le Ryzen 5 3600 monte seulement à 44°C.

Au repos, la RX 5700 XT, avec son mode semi-passif, tourne à 43°C. Après 20 passes de stress test Firestrike, la température de celle-ci atteint les 67°C. En jeu, la carte ne dépasse pas 54°C après 30 minutes dans Rise of the Tomb Raider.

Le SSD affiche 34°C au repos, et 41°C après un test CrystalDiskMark.

Ce sont de très bons résultats pour la combinaison du InWin N127 avec le dernier AIO InWin NR24. L’airflow et le refroidissement sont efficaces, les composants ne souffrent pas et conservent de très bonnes températures en charge.

Niveau sonore

Ps : ces résultats peuvent varier selon la configuration.

Pour les mesures de bruit, nous avons donc placé notre Meterk MK09 à 50 cm du boîtier. Au repos, avec la ventilation en mode auto comme indiqué ci avant le InWin N127 a du mal à contenir le volume sonore avec 48.4 dB(a) dans une pièce à vivre classique. En jeu, le niveau monte à 51,9 dB(a) et à 100 % de charge (12v) le niveau grimpe à 54,1 dB(a).

Nous connaissons les Luna AL120. Ceux-ci équipent aussi le InWin N515 et malheureusement en mode auto et standard dans le bios, ils se font entendre. Cependant, une courbe de ventilation appropriée dans le bios permet de réduire énormément les nuisances sonores. Le InWin N127 peut ainsi tout à fait se trouver à proximité de l’utilisateur sans être gênant d’un point de vue auditif.

Conclusion

POINTS FORTS

+ Le design de la série Nebula
+ Une efficacité confirmée
+ L'éclairage Nebula toujours aussi plaisant
+ Deux parois en verre trempé
+ L'USB-C sur le panneau supérieur

POINTS FAIBLES

- Nuisances sonores des Luna AL120
- Un seul ventilateur fourni
- n support de ventilateur en façade difficile à équiper en cas d'installation d'AIO
- Pas de patins anti vibration sous l'alimentation
- Une plaque décorative qui aurait pu servir de support à disque dur

VERDICT

Qui dit plus petit ne dit pas forcément moins performant !

Le mariage du InWin N515 et de l'AIO NR36 s'était montré très efficace lors de leurs tests. Aujourd'hui, la société nous propose à nouveau deux produits dont l'union fait encore une belle performance. Le N127 et le NR24 ont aussi su créer une harmonie esthétique et efficace.

Nous retrouvons avec plaisir le design du N515 pour ce N127. Nous l'avions dit, "c'est sobre, élégant et terriblement séduisant". C'est encore le cas. Le mariage des matériaux de couleur sombre (mesh en acier, verre trempé, plastique de qualité) amène encore une sensation de produit haut de gamme. L'effet Nebula du panneau avant et de l'AIO fait aussi toujours son petit effet et nous emmène facilement faire un petit tour au plus près des étoiles.

La combinaison des deux produits assure également en termes d'efficacité. Seulement 27 degrés pour notre Ryzen au repos ! Les joueurs seront aussi satisfaits, notre carte graphique n'atteindra que 54° en jeu et 67° en charge. L'ajout de ventilateurs dans le bas du InWin N127 et l'ablation de la plaque décorative devrait amener un gain de quelques degrés supplémentaires.

Malheureusement, notre enthousiasme global se voit entaché par quelques petits accrocs lors de notre voyage.
Les Luna AL120 sont certes efficaces mais bruyants s'ils ne sont pas correctement réglés dans le bios sous peine de désagréments auditifs. Et nous avons déjà parlé du support de carte graphique lors de nos précédents tests.
Une façade extractible pour l'installation du système de refroidissement aurait été bienvenue au lieu de ce support amovible qui, pour l'installation d'un AIO, nécessite l'intervention d'un tiers sous peine d'une petite suée et d'une augmentation du rythme cardiaque. Enfin, quelques petits trous supplémentaires dans la plaque décorative aurait permis l'installation d'autres disques durs.

Concernant les tarifs, le couple N127 et NR24 à 249 euros nous parait justifié. Individuellement, seul le N127 à 159 euros nous semble légèrement trop cher, 130 euros paraitrait plus raisonnable.

Néanmoins, le InWIn N127 et le InWIn NR24 sont deux produits qui nous ont à nouveau séduits. Conjointement, ils se sont avérés efficaces et l'effet Nebula créé une agréable harmonie. Nous restons accros et attribuons notre badge "Coup de coeur".
